項目背景
隨著時代的發展，人們對多功能廳的需要越來越多，并對其功能的多樣性越來越高的品質要求，多樣性不單單要滿足傳統的會議廳，同時要滿足視頻會議廳、報告廳、學術討論廳、培訓廳等其他不同的廳不同的功能。
本設計方案提高了完成會議室任務的效率，結合各個系統的特點，充分發揮了各個系統的功能，并實現了一廳多用的功能、實現多種功能一個房間、多種場景切換自如。

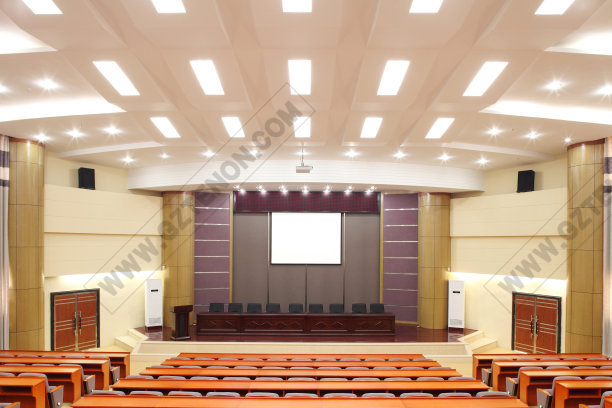

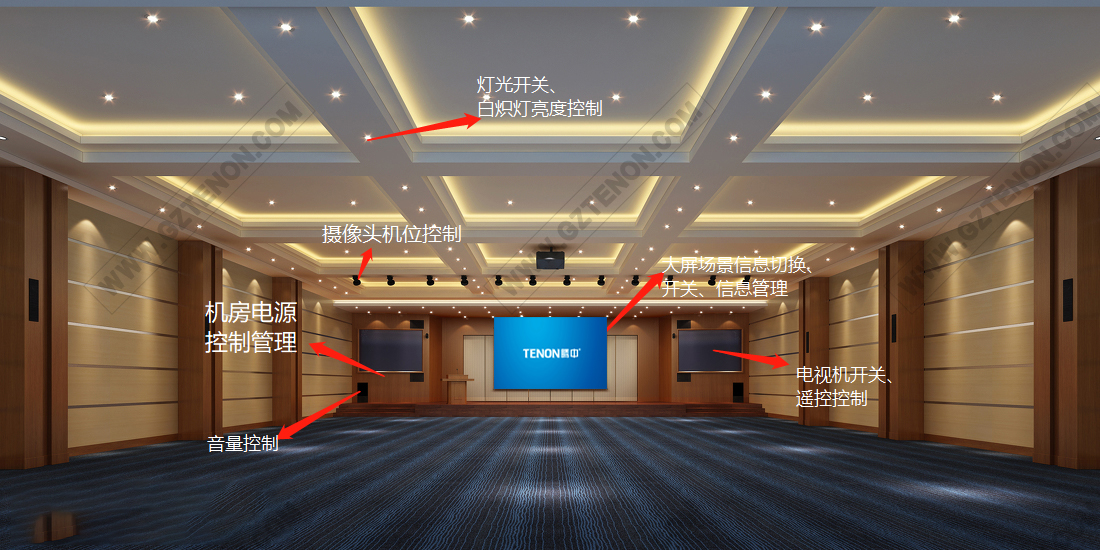

效果圖一

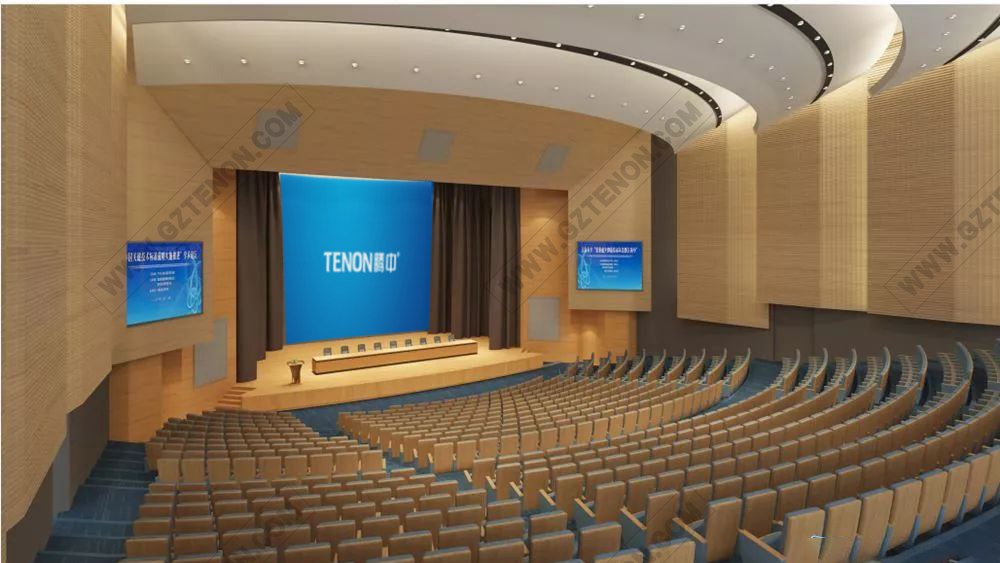

效果圖二
系統功能
一、數字大屏幕投影顯示系統
數字大屏幕投影顯示以醒目、清晰、明亮、聲圖并茂的視聽效果，傳遞給會議出席者，供領導決策、共同研討、發布信息及培訓等應用。由于多功能廳面積較大，方便各個位置的人都能夠更清楚的觀看。
正投:投影機的安裝位置與觀眾在屏幕的同則，投影機發出的光線投射到屏幕，在屏幕上形成圖象，然后光線再反射到人眼睛。
背投:投影機的安裝位置與觀眾在分位于屏幕的兩側，投影機發出的光線從屏幕的一側通過反射系統經過背投硬幕的菲尼爾透鏡在屏幕的觀眾側散射成成像，光線透過屏幕進入觀眾眼睛。
二、會議討論系統

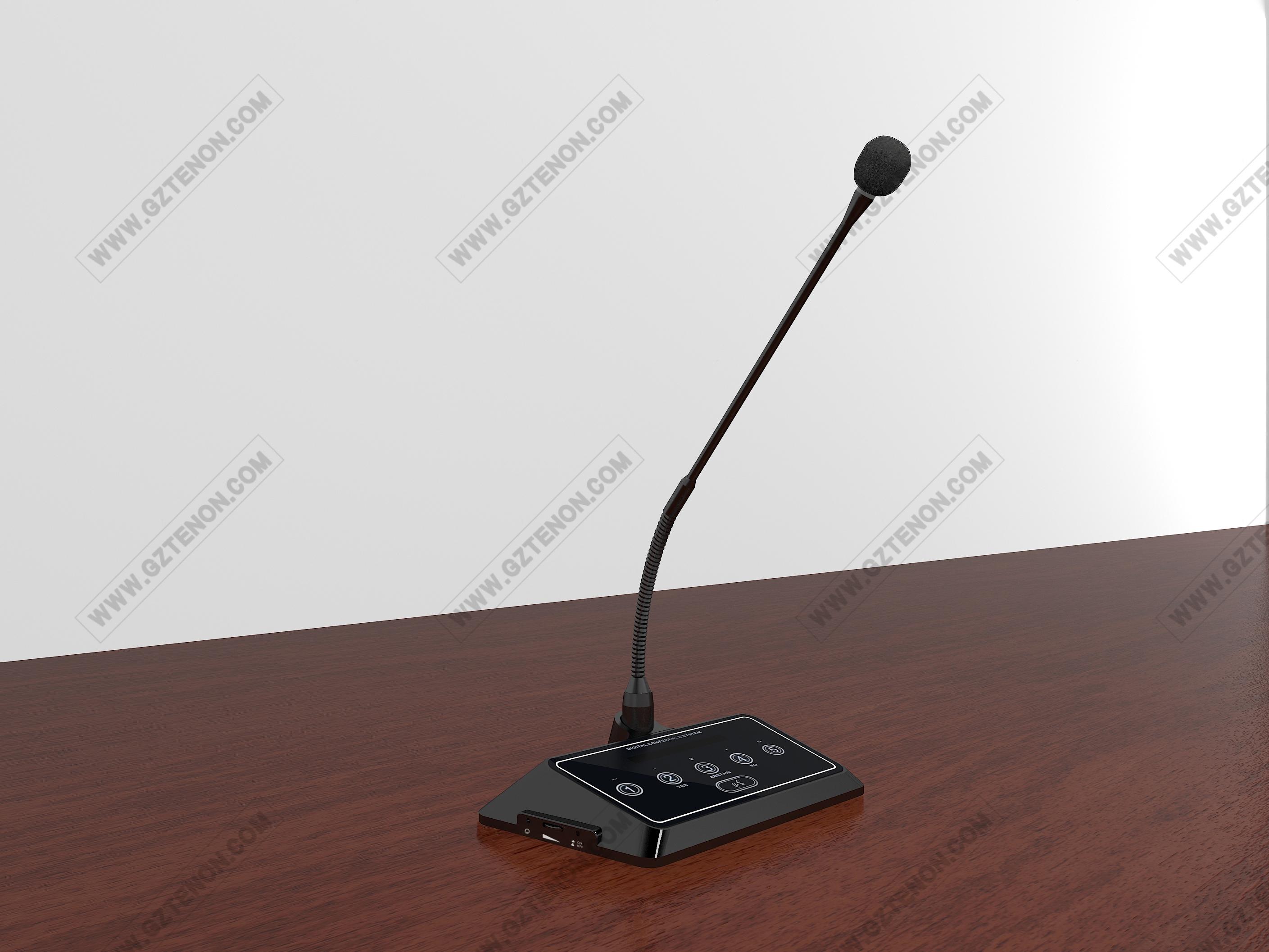

會議討論系統主要包括會議系統主機、主席單元和議席單元。通過會議討論系統在進行中大型團體會議交流時，可滿足眾多會議發言者，保證每個人發言很方便，同時又便于管理。（桌面式話筒）

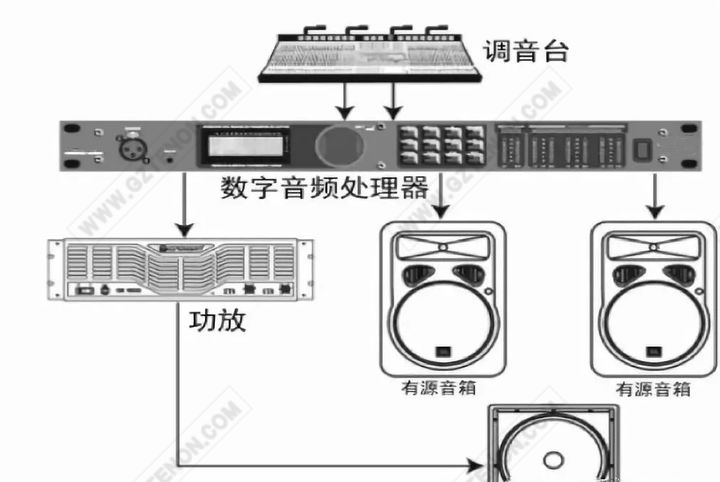

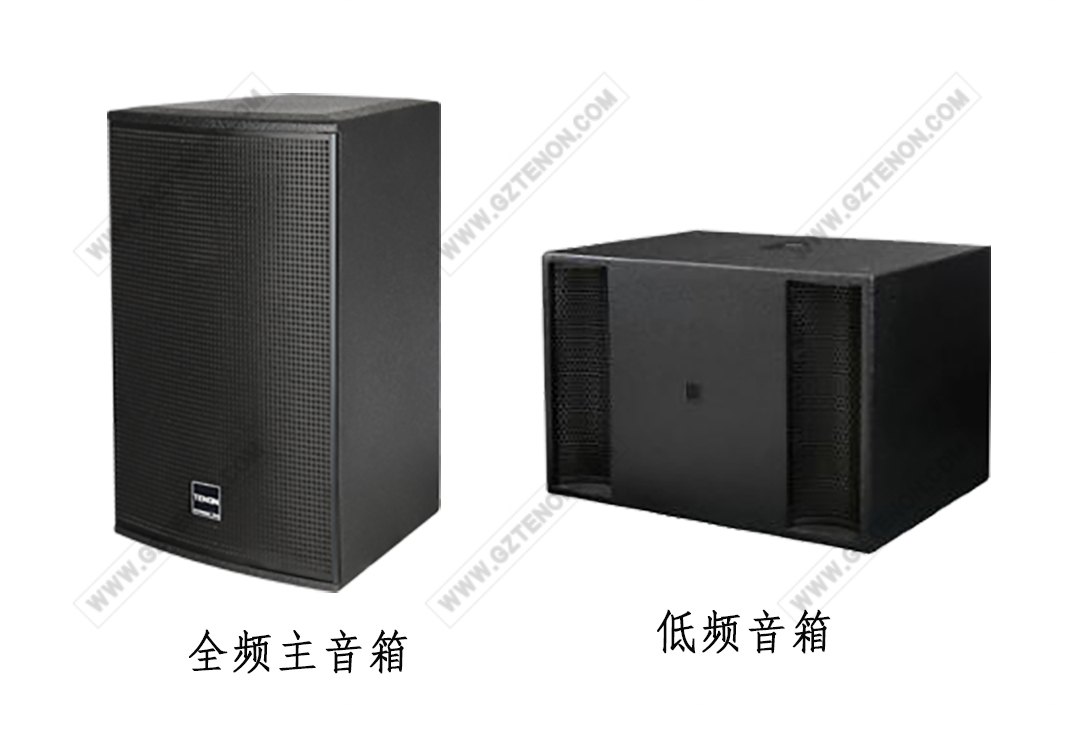

三、會議擴聲系統
擴聲系統采用騰中音響系統應用于會議廳、多功能廳和新聞中心等環境，有關區域安裝固定話筒和無線話筒滿足講演和娛樂的要求，并配合調音臺、效果器、均衡器并防止嘯叫，滿足音響和擴采用立體聲擴聲，實現左右完全覆蓋、聲像定位功能，再加上輔助補滿整個會場保證聲場均勻，滿足擴聲需求，清晰還原人聲滿足會議需求。
四、自動跟蹤攝像系統

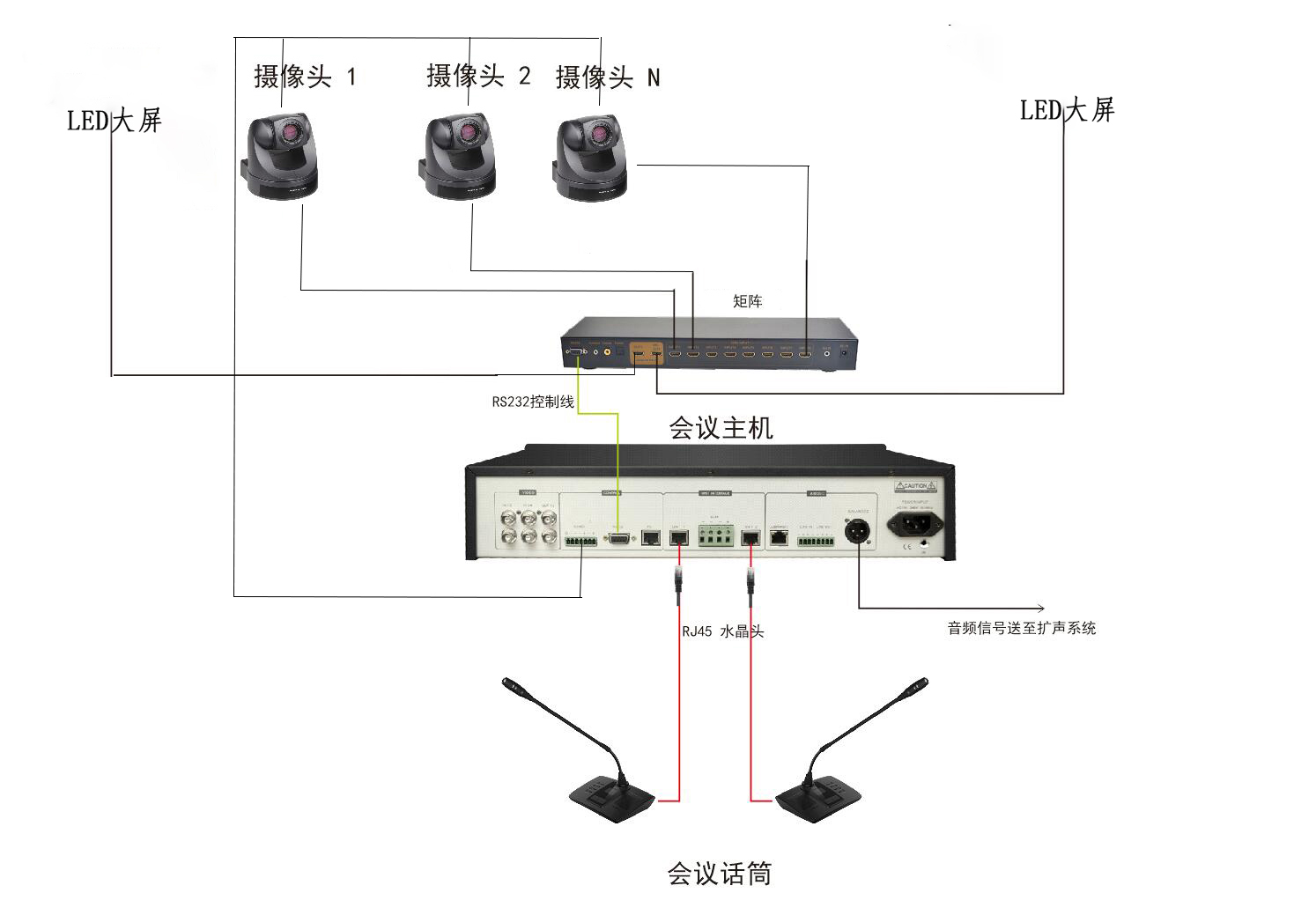

可以與多功能廳內原有的攝像頭對接，實現攝像跟蹤功能，實時跟蹤發言人，將采集到的給視頻信號輸出給現場顯示系統。像是一些大型的會議，面積大，人數多沒有辦法兼顧所有的參會者，就需要攝像和大屏幕顯示系統來完成與參會者的互通。如圖所示是自動跟蹤器
五、房間環境控制系統
房間環境系統由房間的燈光(包括白熾燈、日光燈)、窗簾等設備構成，可根據環境亮度要求自定義模式;完成對整個房間環境、氣氛的改變，以自動適應當前的需要;譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。
六、多媒體中央控制系統
1.通過多媒體中央控制系統能夠輕松的實現操作簡單、人性化、智能化的控制
2.通過主機的串口，控制攝影機的所有功能，如開關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作，攝像球的轉動、鏡頭控制，如關閉系統時，自動將攝影機關閉。

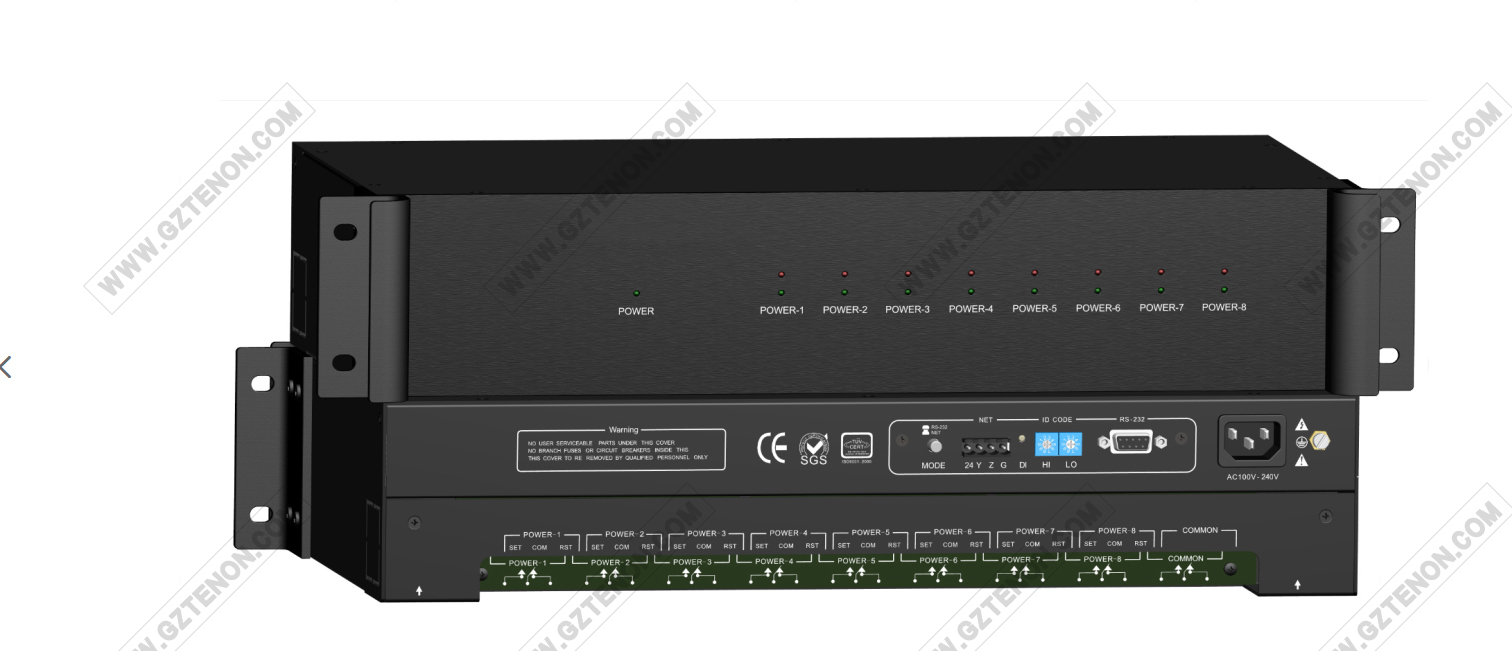

3.采用騰中8路電源控制器，控制電動吊架和屏幕的上升、下降、停止；并且能夠?qū)崿F(xiàn)關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時，電動吊架和屏幕自動上升。（電源控制器展示圖）
4.音頻切換：通過無線觸摸屏控制多功能廳內矩陣的音視頻隨意切換，實現同一控制和管理

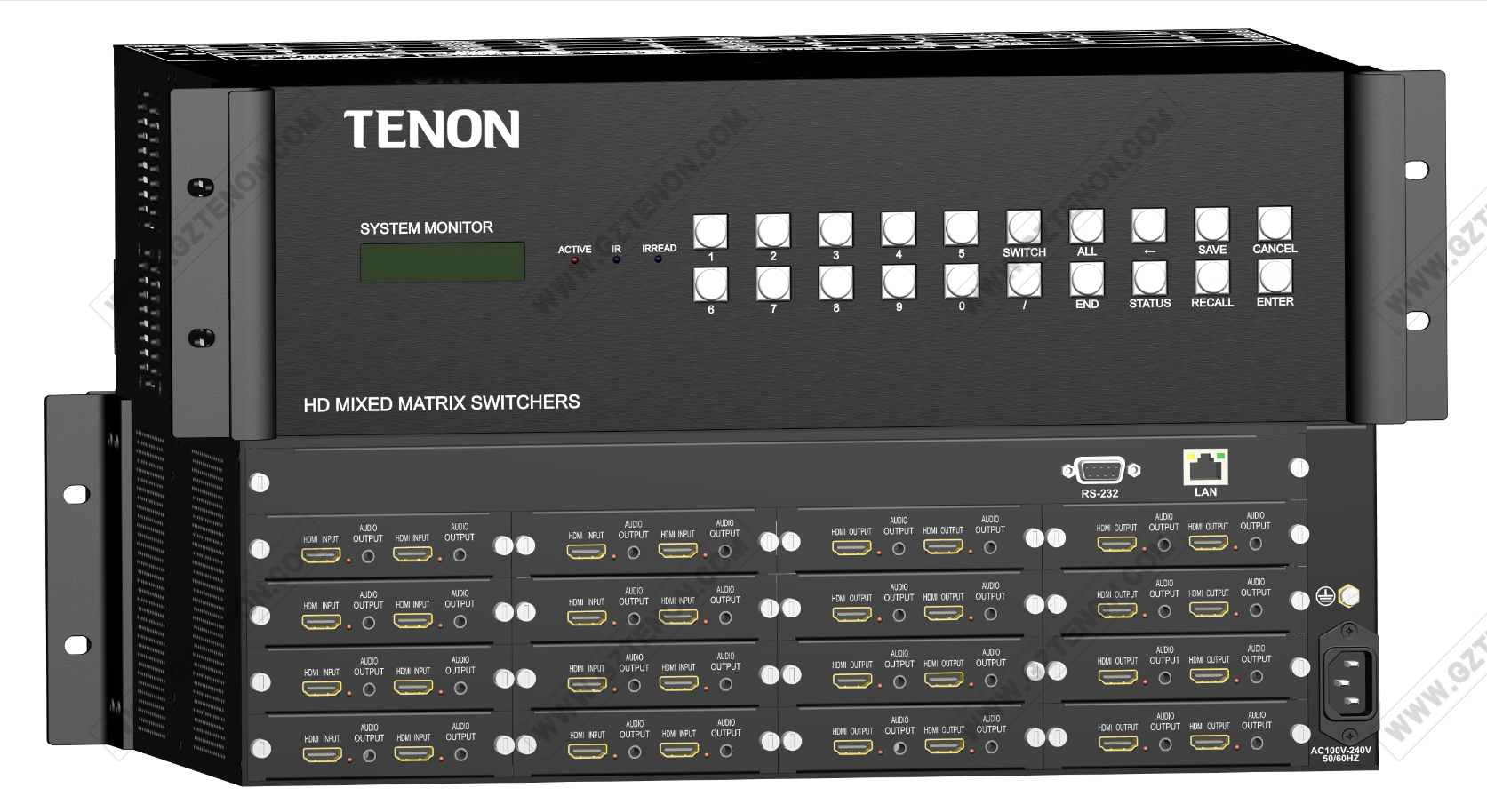

5.使用集成多種信號矩陣：接入眾多的視聽設備，切換起來方便、迅速，無需考慮設備與設備之間的協議通訊問題，降低了投入成本和使用效率。（混合矩陣）
6.包括數字會議發言、討論設備開啟、關閉；會議廳音響系統的開啟、關閉、音量調節；視頻矩陣的切換、選擇；會議廳照明燈光的明暗調整。

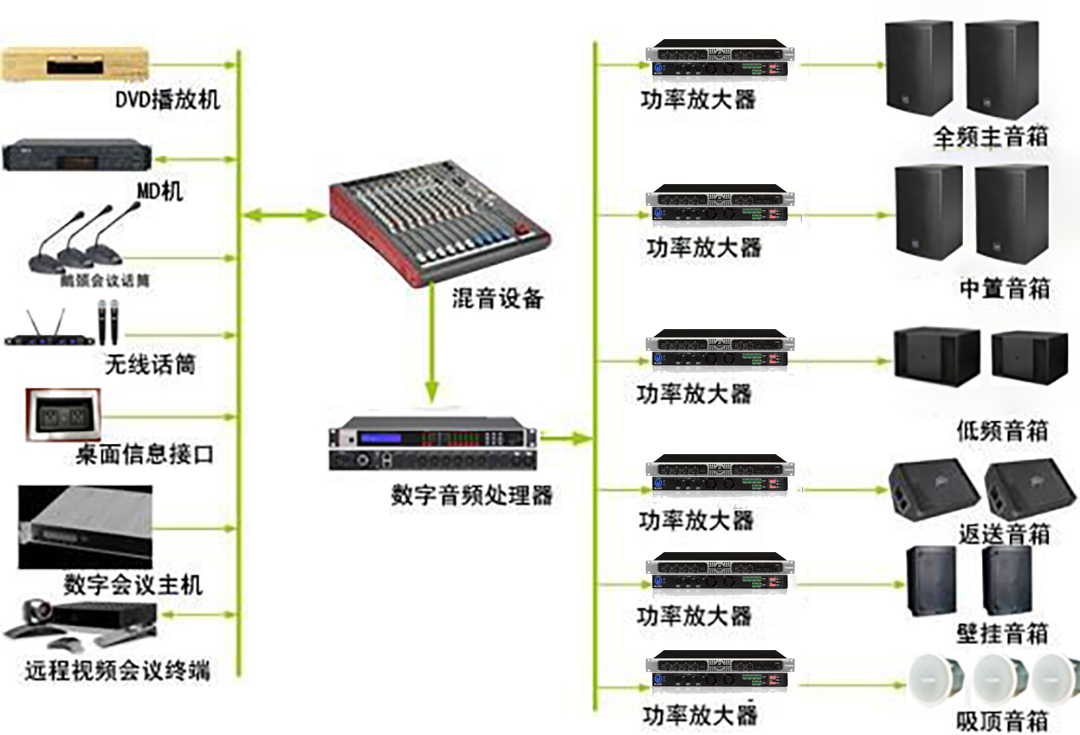

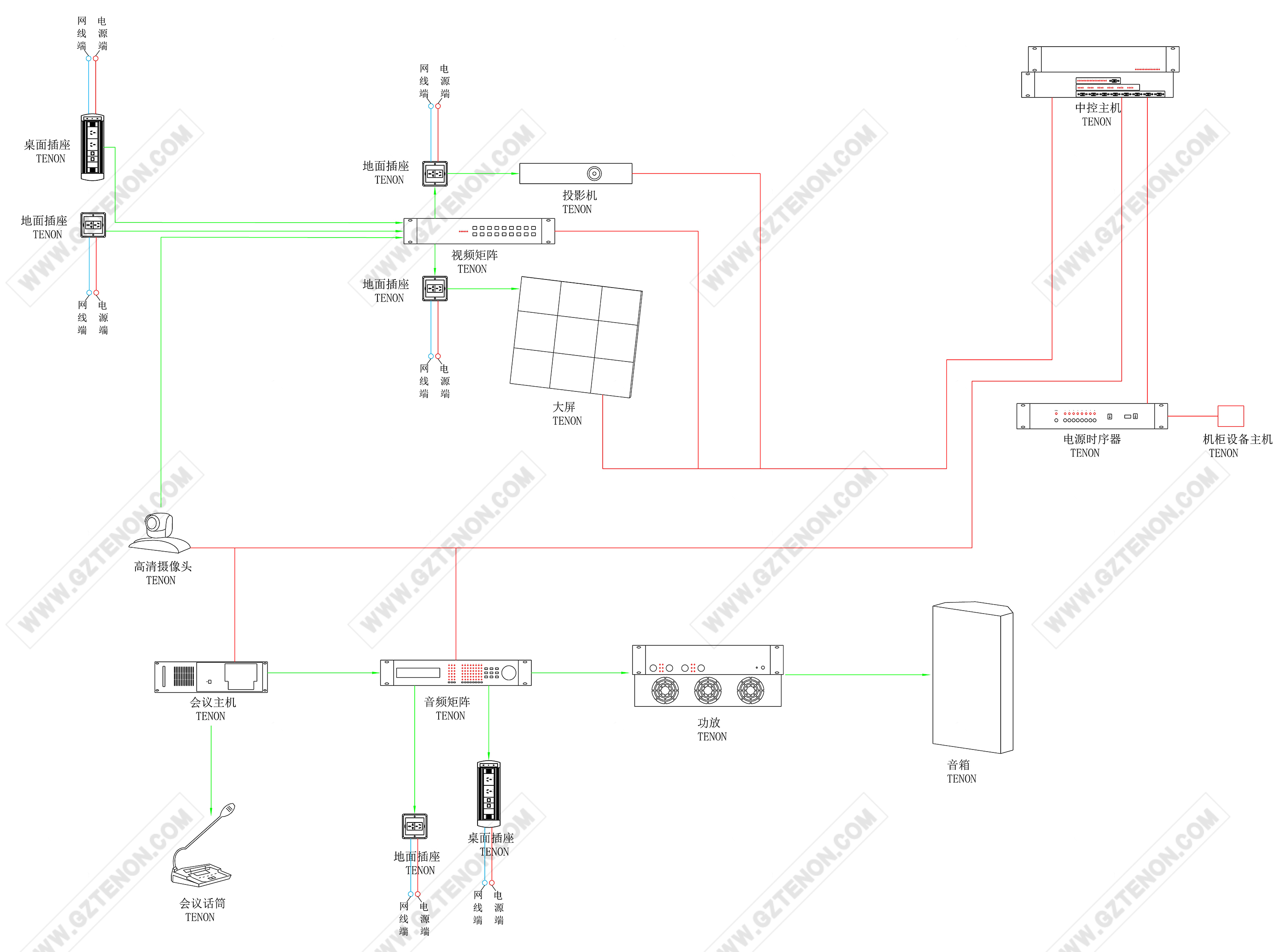

多功能廳連接圖
