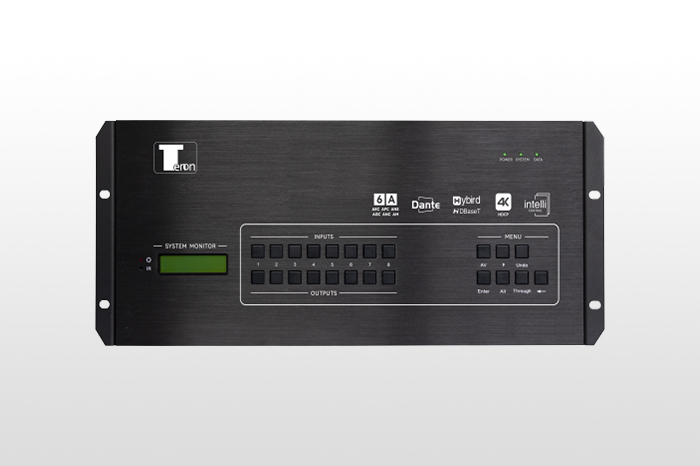

產品特性
■ 12 路可編程工業控制接口：10 路 RS232/RS485一體式接口、2路RS232/TTL接口，其中10路接口采用了 RJ45 接口標準
■ 16 路 I/O，可連接觸點式按鍵面板實現場景、預設、腳本等的調用
■ 支持萬能紅外控制對接端口，最大可支持80路紅外
■ 4路觸點，每路可支持 2A24V DC、2A120V AC 負載
■ 3路以太網口控制接口：1 路 10/100M 自適應以太網口、2 路 10/100/1000M 自適應以太網口，可同時連接 3 個完全物理隔離的網絡
■ 1 路 HDMI 輸出端口，1 路 OTG 升級端口，2 路 USB 端口，1 路 Console Debug 調試端口， 1 路線性音頻輸入端口，1 路線性音頻輸出端口
■ 3 個電源指示燈，2 個系統指示燈，1 個數據指示燈，4 個觸點指示燈
■ 1 路 USB 虛擬聲卡
■ 音頻處理模塊可選：8 進 8 出、16 進 16 出、帶 8x8 Dante 的 8 進 8 出、帶 16x16 Dante 的 16 進16 出，帶+48V 幻象電源平衡式話筒/線路輸入，平衡式音頻輸出，輸入輸出接 口采用了 3.81 mm 鳳凰插
■ 可選具有主備雙 RJ45 接口的 Dante 網絡音頻傳輸
■ 2 個視頻信號輸入卡槽，支持最多 8 通道視頻輸入，支持 CVBS、YPbPr、VGA、DVI、 HDMI、3G/HD/SD-SDI 等信號無縫任意輸入
■ 2 個視頻信號輸出卡槽，支持最多 8 通道視頻輸出，支持 CVBS、YPbPr、VGA、DVI、HDMI、3G/HD/SD-SDI 等信號無縫任意輸出
■ 1 個 IR 接收頭，接收紅外遙控器發送的紅外信號，用于控制本機視頻矩陣模塊
■ 1 個 LCD 顯示屏，顯示機器型號及視頻矩陣模塊實時操作狀態
■ 1 套操作按鍵，用于操作視頻矩陣模塊
■ 尺寸（WxHxD）：444x311x330（mm），7U 機箱
■ 供電要求：AC110V-240V，50Hz/60Hz
